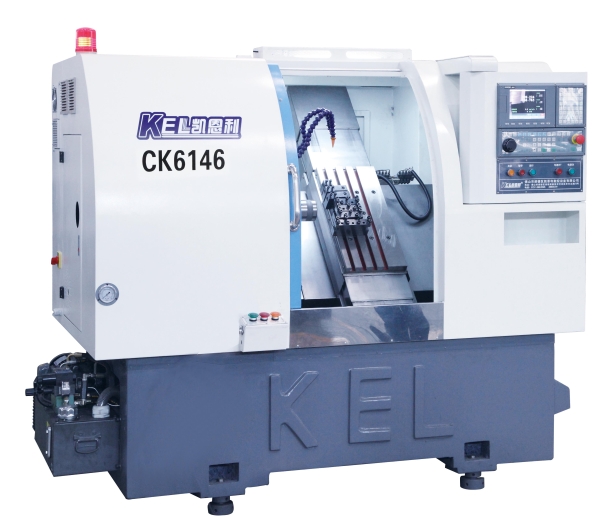

CKX6146C∠45斜床身排刀機（X軸行程850mm、Z軸行程280mm）排刀機 — 高配置 數控車床NO1
一、 CKX6146C∠45斜床身排刀機（X軸行程850mm、Z軸行程280mm）排刀機—高配置數控車床 參數表
| CKX6146C排刀機(∠45斜床身排刀機/X軸行程850mm、Z軸行程280mm）基本技術參數表 | ||||||||
| 項目 | 項目名稱 | 參數與規格 | 單位 | 項目 | 項目名稱 | 參數與規格 | 單位 | |
| 主 軸 | 主軸鼻端（筒夾座） | A2 — 5 ASA | 液壓尾座 | 液壓尾座 | 無 | |||
| 主軸中心高度到地面 | 1075 | mm | 液壓站 | 工位/功率（看產品選型） | 位/KW | |||
| 主軸中心高度到前面距離 | 450 | mm | 機械精度 | X軸最小設定單位 | 0.001 | mm | ||
| 主軸中心高度 | 50 | mm | Z軸最小設定單位 | 0.001 | mm | |||
| 單元主軸外徑 | φ170 | mm | X軸/Z軸重復定位精度 | 0.003 | mm | |||
| 主軸通孔直徑 | φ56 | mm | X軸/Z軸定位精度 | 0.003 | mm | |||
| 主軸拉桿直徑(可過棒料) | φ46 | mm | 表面粗糙度 | 0.4～1.6 | 々 | |||
| 加工范圍 | 床身上最大回轉直徑（最大旋徑） | Φ350 | mm | 內存程序容量 | KB | |||
| 刀架上床身上最大回轉直徑（最大旋徑） | Φ170 | mm | 圓度 | ≤0.003 | mm | |||
| 最大加工零件直徑(盤類/軸類) | Φ310/Φ100 | mm | 錐度 | ≤0.005/100 | mm | |||
| 最大加工長度 | 230 | ㎜ | 刀具 | 標準方刀尺寸(外圓方刀尺寸) | 20X20 | mm | ||
| 最大棒料通孔直徑 | Φ45 | mm | 最大鏜刀桿直徑(內孔鏜刀尺寸) | ￠20 | mm | |||
| 自動送料最大直徑 | ￠43×2500 | mm | 可裝刀座數量 | 7把排刀 | PCS | |||
| 床身 | 床身傾角(床身結構) | 45° | 刀座中心高度 | 86 | mm | |||
| 床身機座 | 一體/分體鑄件 | 可選 | 刀座中心高度 | 86 | mm | |||
| （電機）電控系統 | 主軸馬達功率 | 4.4 /5.5 (可選配) | kw | 容 量 | 水箱容量 | 95 | L | |
| 變頻器 | 5.5 | kw | 液壓油容量 | 60 | L | |||
| 主軸最高轉速 | 45-4000（設計時：理論6000-8000） | rpm | 潤滑油容量 | 2 | L | |||
| 主軸轉數級數 | 無級 | 級 | 總功率 | 總功率(總裝機空量約) | 8.8-10 | kw | ||
| 主軸馬達輸出扭力 | 36 | N－m | 外型尺寸 | 長×寬×高 | 2160×1380×1850 | mm | ||
| X軸進給伺服馬達功率（看產品選型） | 0.85~1.3~1.5 | kw | 重量 | 2900 | kg | |||
| X軸進給伺服馬達功率（看產品選型） | 0.85~1.3~1.5 | kw | 占地面積 | 3 | ㎡ | |||
| X軸進給伺服馬達扭力（看產品選型） | 4.4-6.0 | N-m | ||||||
| X軸進給伺服馬達扭力（看產品選型） | 4.4-6.0 | N-m | ||||||
| 移動范圍 | X軸行程 | 850 | mm | |||||
| Z軸行程 | 280 | mm | ||||||
| X軸快移速度（看產品選型） | 20-25-30 | m/min | ||||||
| Z軸快移速度（看產品選型） | 20-25-30 | m/min | ||||||
| 機床隨機配件表 | ||||||||
| 項目序號 | 項目名稱 | 參數與規格 | 單位 | 項目 | 項目名稱 | 參數與規格 | 單位 | |
| 1、 | 嗦咀 | 個 | 1 | |||||
| 2、 | 夾頭 | 個 | 1 | |||||
| 3、 | 拉桿 | 條 | 1 | |||||
| 4、 | 系統說明書 | 份 | 1 | |||||
| 5、 | 工具箱 | 套 | 1 | |||||
| 6、 | 方刀座 | 個 | 2 | |||||
| 7、 | 鏜孔刀座 | 個 | 2 | |||||
| 8、 | 腳踏開關 | 個 | 1 | |||||
|
二、 CKX6146C∠45斜床身排刀機（X軸行程850mm、Z軸行程280mm）排刀機—高配置數控車床 材料表
三、CKX6146C∠45斜床身排刀機（X軸行程850mm、Z軸行程280mm）排刀機—高配置數控車床 機床結構特點
■ 操作系統：主要采用新代系統、寶元系統 為主（高端機種采用：三菱系統、法那科、西門子）

■ （選配）數控車床油浴送料機
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
