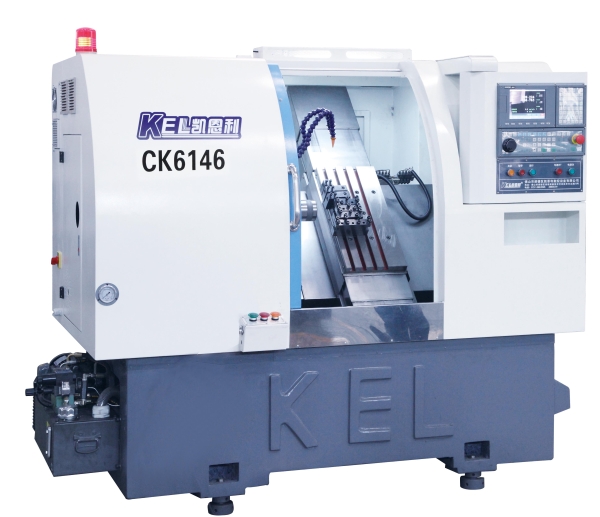

CKX6146C∠45斜床身排刀機（X軸行程850mm、Z軸行程280mm）排刀機—標準配置 數控車床
一、 CKX6146C∠45斜床身排刀機（X軸行程850mm、Z軸行程280mm）排刀機—標準配置數控車床 參數表
CKX6146C排刀機(∠45斜床身排刀機/X軸行程850mm、Z軸行程280mm）基本技術參數表
項目
項目名稱
參數與規格
單位
項目
項目名稱
參數與規格
單位
主 軸
主軸鼻端（筒夾座）
A2 — 5 ASA
液壓尾座
液壓尾座
無
主軸中心高度到地面
1075
mm
液壓站
工位/功率（看產品選型）
位/KW
主軸中心高度到前面距離
450
mm
機械精度
X軸最小設定單位
0.001
mm
主軸中心高度
50
mm
Z軸最小設定單位
0.001
mm
單元主軸外徑
φ170
mm
X軸/Z軸重復定位精度
0.003
mm
主軸通孔直徑
φ56
mm
X軸/Z軸定位精度
0.003
mm
主軸拉桿直徑(可過棒料)
φ46
mm
表面粗糙度
0.4～1.6
々
加工范圍
床身上最大回轉直徑（最大旋徑）
Φ350
mm
內存程序容量
KB
刀架上床身上最大回轉直徑（最大旋徑）
Φ170
mm
圓度
≤0.003
mm
最大加工零件直徑(盤類/軸類)
Φ310/Φ100
mm
錐度
≤0.005/100
mm
最大加工長度
230
㎜
刀具
標準方刀尺寸(外圓方刀尺寸)
20X20
mm
最大棒料通孔直徑
Φ45
mm
最大鏜刀桿直徑(內孔鏜刀尺寸)
￠20
mm
自動送料最大直徑
￠43×2500
mm

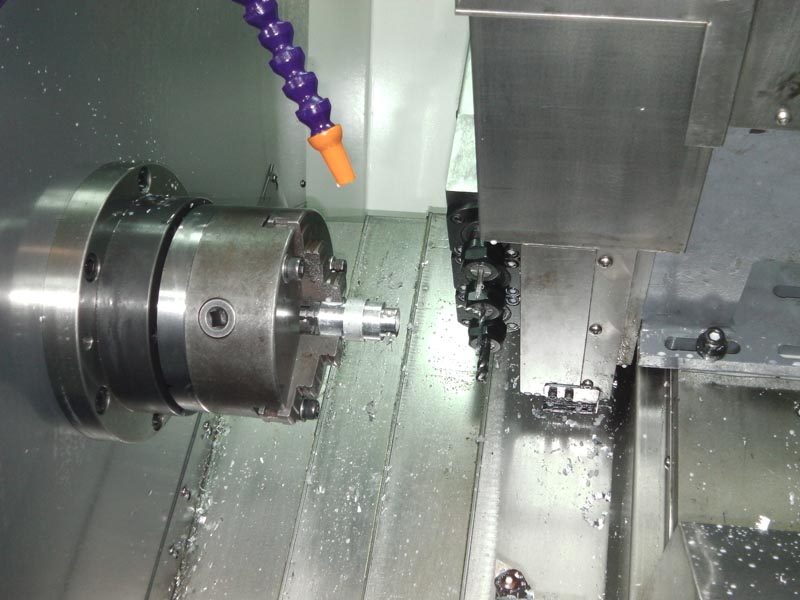

可裝刀座數量

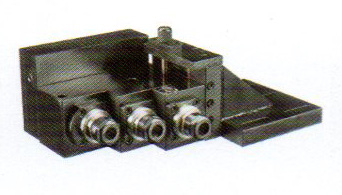

7把排刀
PCS
床身
床身傾角(床身結構)
45°
刀座中心高度
86
mm
床身機座
一體/分體鑄件
可選
刀座中心高度
86
mm
（電機）電控系統
主軸馬達功率
4.4 /5.5 (可選配)
kw
容 量
水箱容量
95
L
變頻器
5.5
kw
液壓油容量
60
L
主軸最高轉速
45-4000（設計時：理論6000-8000）
rpm
潤滑油容量
2
L
主軸轉數級數
無級
級
總功率
總功率(總裝機空量約)
8.8-10
kw
主軸馬達輸出扭力
36
N－m
外型尺寸
長×寬×高
2160×1380×1850
mm
X軸進給伺服馬達功率（看產品選型）
0.85~1.3~1.5
kw
重量
2900
kg
X軸進給伺服馬達功率（看產品選型）
0.85~1.3~1.5
kw
占地面積
3
㎡
X軸進給伺服馬達扭力（看產品選型）
4.4-6.0
N-m
X軸進給伺服馬達扭力（看產品選型）
4.4-6.0
N-m
移動范圍
X軸行程
850
mm
Z軸行程
280
mm
X軸快移速度（看產品選型）
20-25-30
m/min
Z軸快移速度（看產品選型）
20-25-30
m/min
機床隨機配件表
項目序號
項目名稱
參數與規格
單位
項目
項目名稱
參數與規格
單位
1、
嗦咀
個
1
2、
夾頭
個
1
3、
拉桿
條
1
4、
系統說明書
份
1
5、
工具箱
套
1
6、
方刀座
個
2
7、
鏜孔刀座
個
2
8、
腳踏開關
個
1
二、 CKX6146C∠45斜床身排刀機（X軸行程850mm、Z軸行程280mm）排刀機—標準配置數控車床 材料表
CK6146∠45斜床身標準配置表（排刀機）
機械部分
序號
名 稱
型 號
材 質
產 地
數量
備 注
1
床身
HT250
鑄件
1臺
2
底座
HT250
鑄件
1套
3
大拖板
HT250
鑄件
1塊
4
小拖板
HT250
鑄件
1塊
5
主軸箱
HT250
鑄件
1只
6
主軸品姜
A2-5(臺灣TPIP4軸承)
臺灣
優先推薦
***
主軸羅昱
PC170套筒式
增加￥5000元
7
主軸轉速
5000轉/分
8
主軸通孔
φ56-拉桿通孔φ46
9
絲桿
R32-12T3-673-855
臺灣上銀
1條
絲桿
R32-12T3-525-710
臺灣上銀
1條
10
絲桿軸承
25TAC62
德囯FAG
11
線軌
MSA30S-R800（X軸最大行程：850mm)
臺灣上銀
2條
線軌
MSA30CA2R800(Z軸最大行程：280mm)
臺灣上銀
2條
12
回轉缸
眾義
中日合資
1臺
優先推薦
13
防護罩
1套
14
機架
鋼板焊接
1套
15
大罩
1套
電器部分
序號
名 稱
型 號
材 質
產 地
數量
備 注
1
系統
寶元508A
臺 灣
1臺
可選項
2
驅動器
邁信1.5KW
武漢
2臺
可選項
3
伺服電機
邁信1.5KW
武漢
2臺
可選項
4
變頻器
奧地特5.5KW
深圳
1臺
可選項
5
主軸電機
美事科5.5KW-4極
上 海
1臺
可選項
6
液壓泵電機
群力0.75KW
臺 資
1臺
7
電動潤滑泵
HL2202-210XB
中日合資
1臺
8
液壓變量泵
弋力VP-20（花鍵）
臺灣原裝進口
1臺
9
腳踏開關
1個
附加配件
序號
名 稱
型 號
材 質
產 地
數量
備 注
1
單刀架（長）
1個
2
單刀架（短）
1個
3
雙刀架（短）
1個
4
雙刀架（長）
1個
5
鉆孔刀架（中心鉆）
1個
6
鉆夾頭（延長桿）
1套
7
縮套(軸頭）
1個
8
嗦咀
1個
9
拉桿
1條
10
系統說明書
1本
11
工具箱
附帶:六角匙9條.呆板：8-19：5把
1個
三、CKX6146C∠45斜床身排刀機（X軸行程850mm、Z軸行程280mm）排刀機—高配置數控車床 機床結構特點
| 機床結構特點 Construction and feature of machine tool | |||
| ■ 適用于重負荷和連續切削，可保持長久的高精度和優質的表面精糙度。 | |||
|

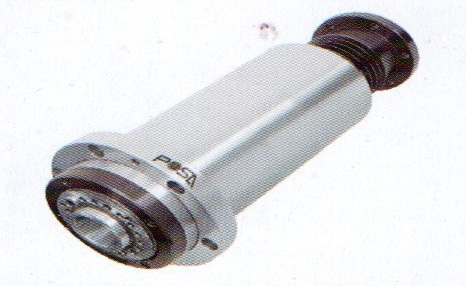

■ 高精度、高剛性、重負荷主軸。
|
|||
|
主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承，經工程計算分析取得較佳化的跨距配置，配合獨特的迷宮式防水設計和散熱片式主軸箱設計，可達到更佳的防水防塵效果。引用高科技潤滑技術及高剛性套筒結構展現較佳穩定性，能確保更大軸向剛性，徑向剛性及加工精度。采用專用主軸電機及進口變頻器，實現大范圍自動無級調速，整支主軸由臺灣普森專業主軸廠家生產。主軸軸承為前三后二排列,更能承受較強沖擊。主軸設計轉速可達8000rpm/min。
|

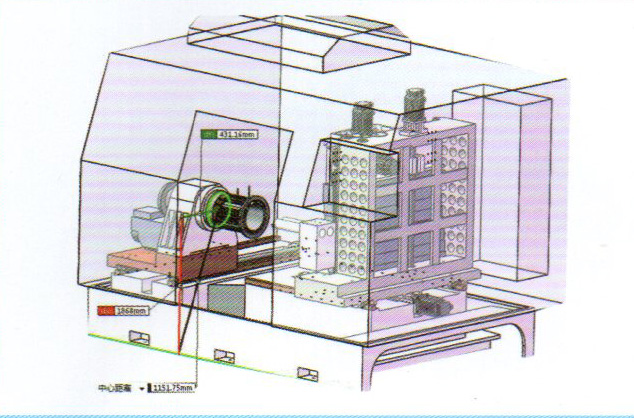

|||
| ■ 剛性好，操作、排屑方便。 | |||
|
高強度，床身傾斜45°，采用優質鑄鐵樹脂砂造型，并經二次退火處理，保證鑄件穩定性，緊密型筋骨板結構，剛性好、抗震性強。大拖板和刀架斜置，使得機床的操作和排屑都很方便，并且占地面積小，有很好的宜人性。
|
|||
|

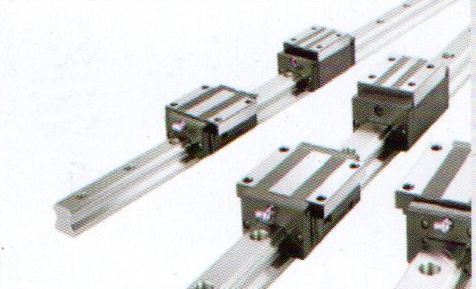

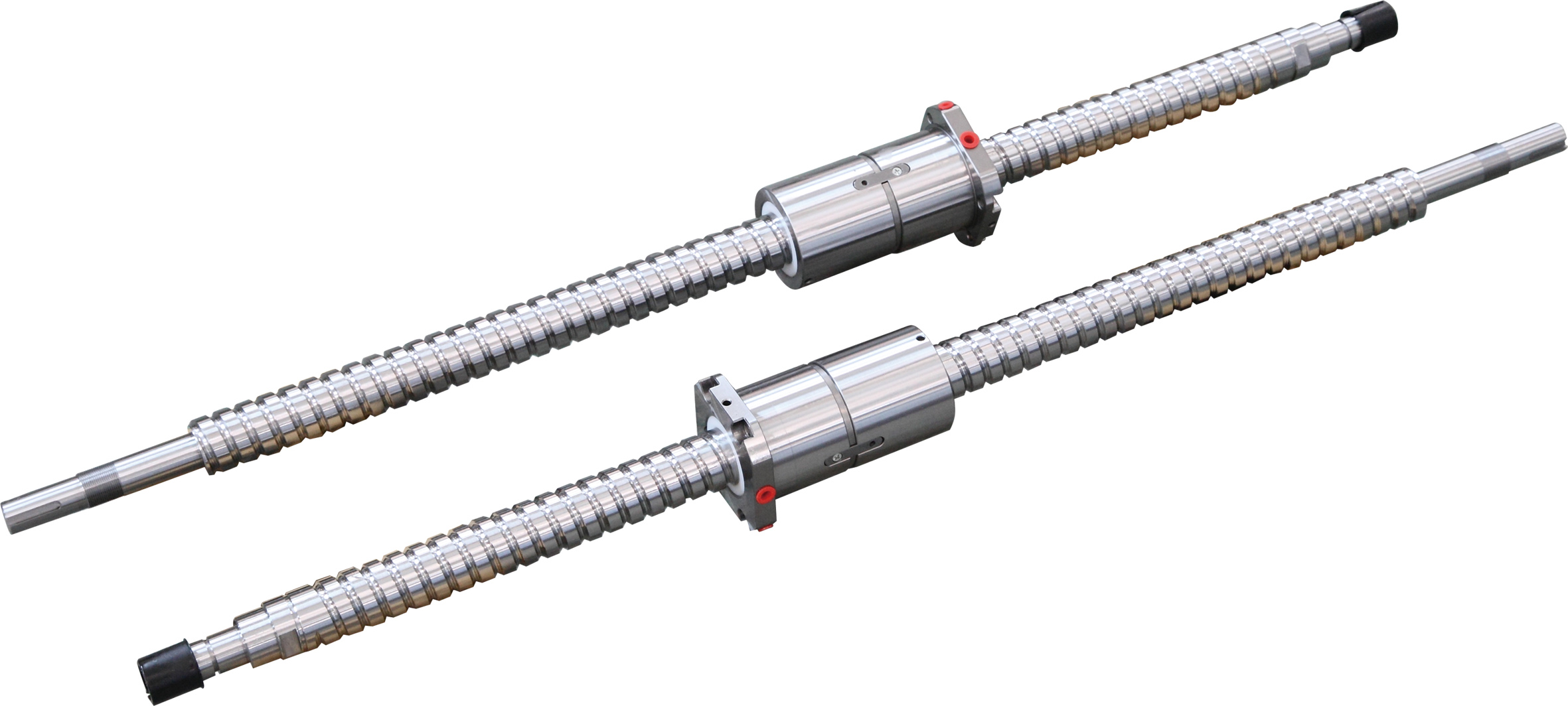

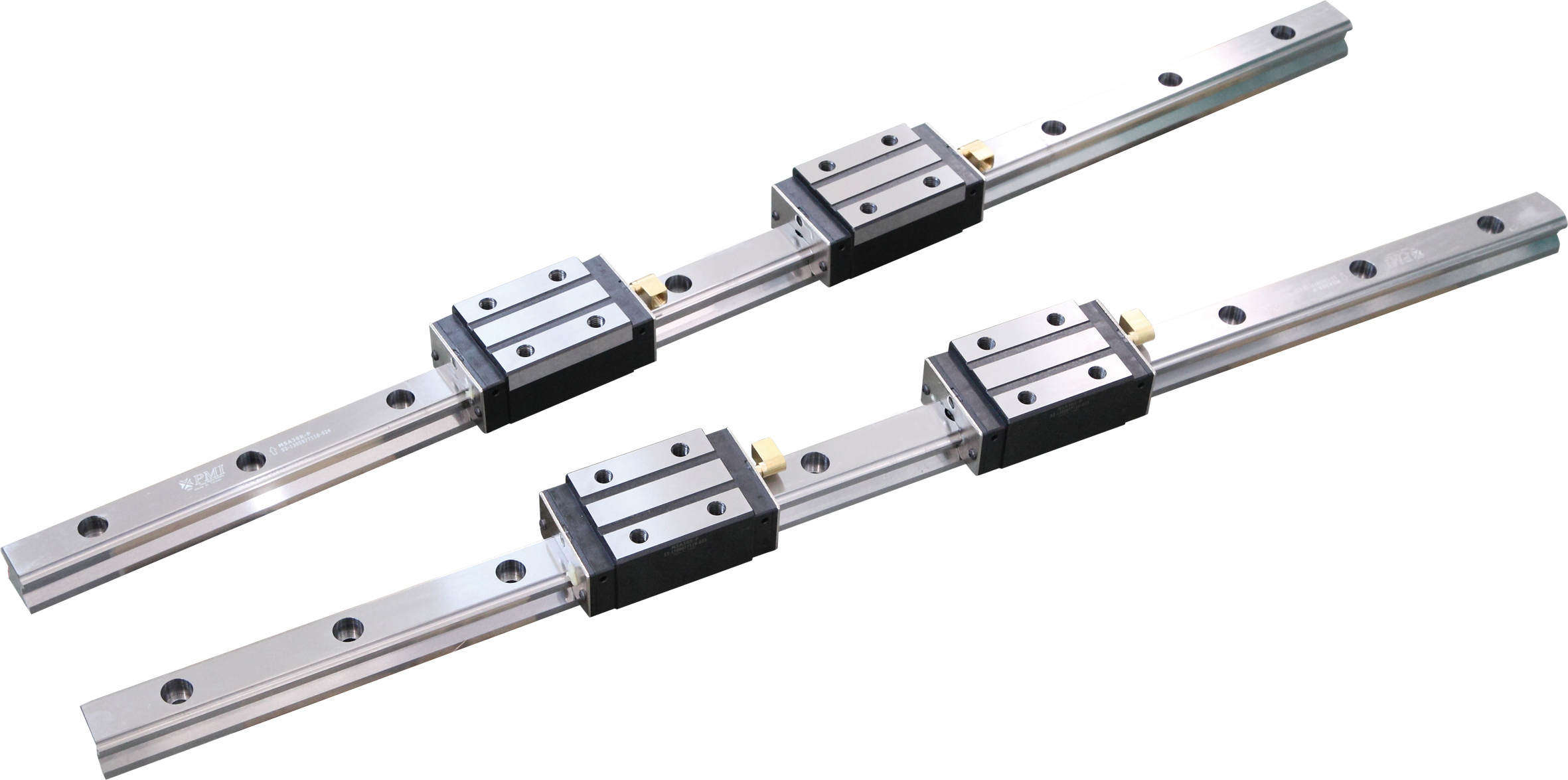

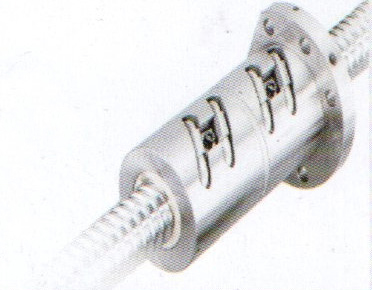

■ 高剛性、高精度、高速度的進口臺灣上銀或銀泰P級線性滑軌，C3精密滾珠絲桿，專用日本NSK/德國FAG絲桿軸承。絲桿兩端按加工中心兩頭預拉，剛性更高。
|
|||
|

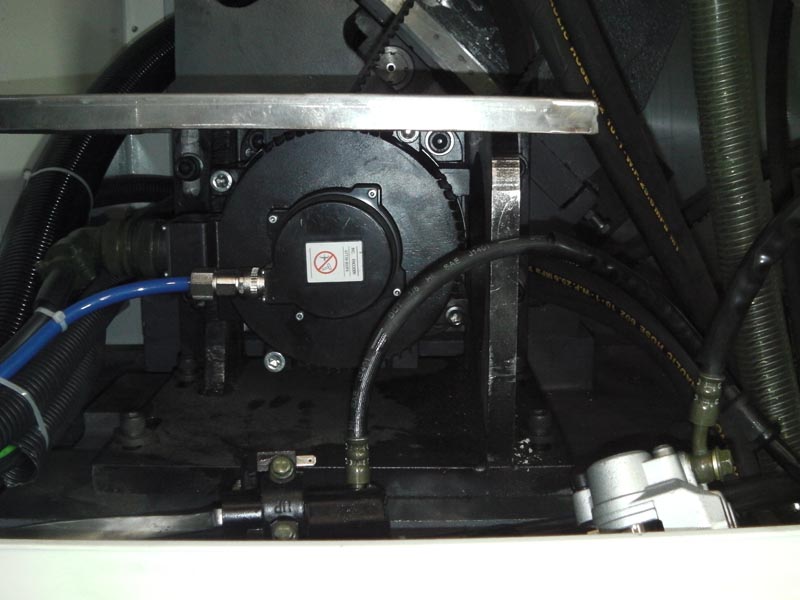

兩軸傳動由伺服電機與精密滾珠絲桿通過彈性聯軸器直聯，受力情況好、定位精度高。配備電腦自動潤滑系統對直線導軌及滾珠絲桿強制潤滑。X軸及Z軸采用高剛性線性滑軌，軌道與軌道之間經計算取最佳化的跨距，低阻力、高剛性、高精度，位移速度可達18-30m/min，提高工作效率，縮短加工時間。 |
|||
|

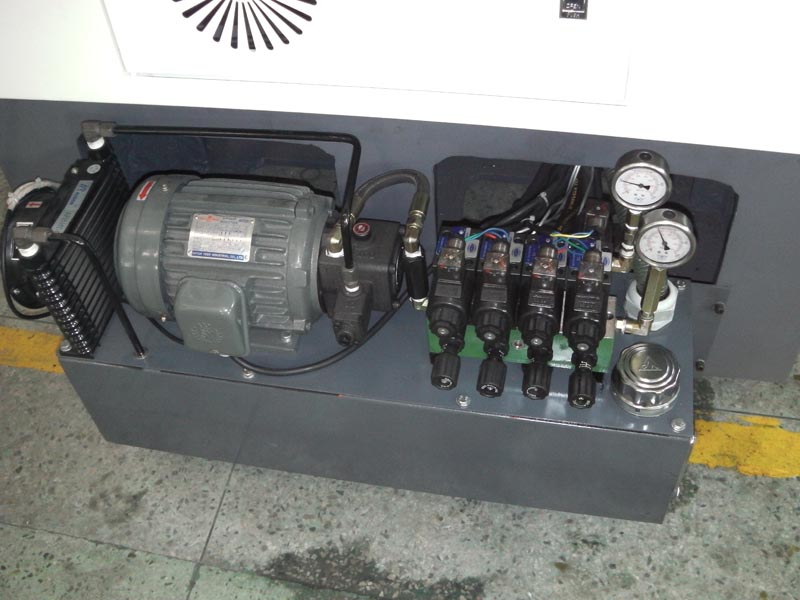

■ 液壓站采用臺灣定量泵、液壓電機、電磁閥并加裝風冷裝置，噪間小、油溫低。
|
|||
|

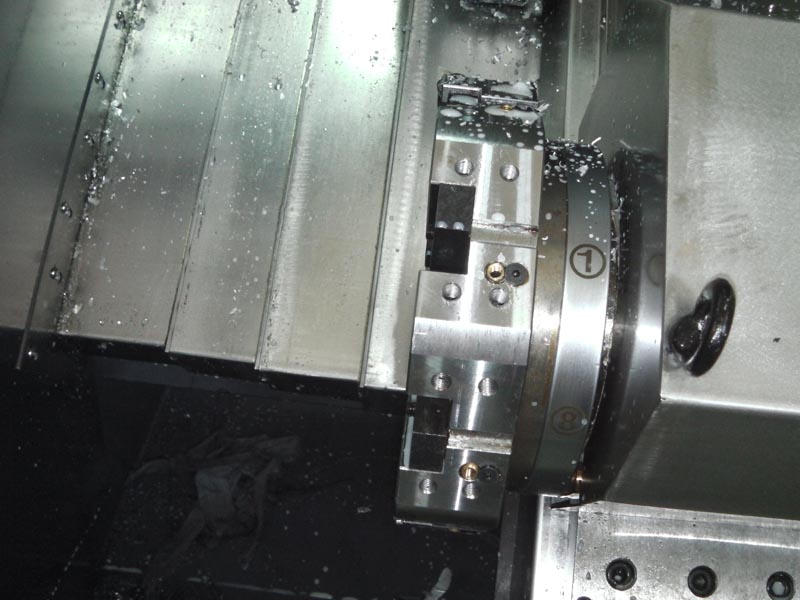

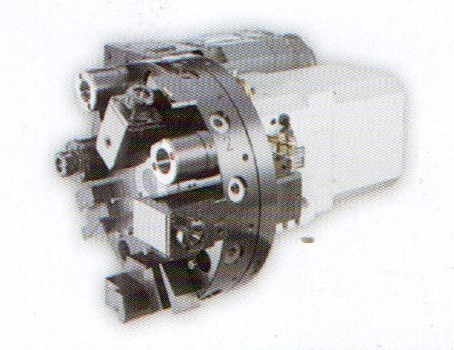

■ 采用臺灣六鑫八工位液壓旋轉刀塔，定位精度高、故障率低、換刀快，就近換刀。
|
|||
|

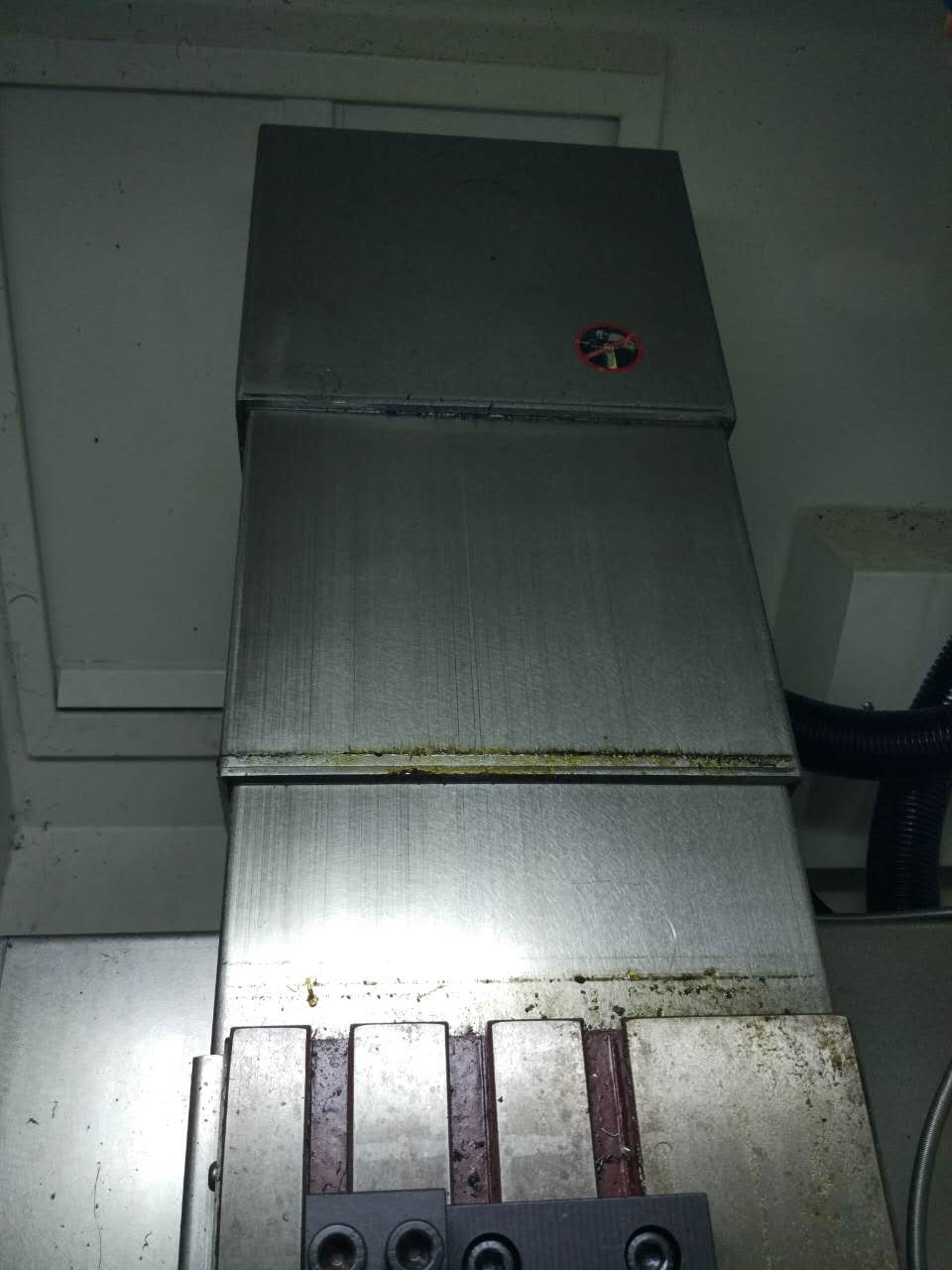

■ 采用優美的全封閉防護罩，防水性能好。活動門開啟輕松自如。
|
|||
|

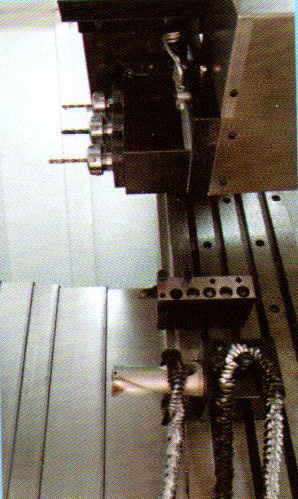

■ 控制系統及主軸電機采用伺服主軸，加裝兩軸徑向或軸向伺服動力頭。可實現主軸360度任意分度定位，鉆、攻、銑功能。
|
|||
|
■ 機床照明燈采用防爆型，長壽命，高亮度的LED節能燈。冷卻泵采用臺灣進口的大排量冷卻泵。
|
|||
|
■ 底座可選用整體鑄件底座，強度高，抗震性好，更適合北方溫差大的環境。
|
■ 操作系統：主要采用新代系統、寶元系統 為主（高端機種采用：三菱系統、法那科、西門子）
■ （選配）數控車床油浴送料機
