6150平床身硬軌數控車床（廣數系統）
技術文件 產品型號： KEL-CK-6150 產品名稱：平床身重切削硬軌數控車床
我們非常樂意為貴公司提供優質的產品以及全面的技術服務，敝司將保證產品質量，提供完善的售前、售后服務！ 如您有任何疑問，請隨時我聯系。
聯絡人： 溫先生 全國服務熱線：13929480028（帶微信功能，可加微信）
QQ: 897154365 E-mail: jyfactory@163.com
阿里網址：https://sallywen.1688.com 凱恩利網址： www.absdd.com
|
Item No. |
名稱Name |
型號Specification |
品牌Brand |
數量Qty |
單價Unit Price |
金額Amount |
備注Remark |
|
01 |
數控車床 |
KEL-CK-6150
|
KEL 凱恩利 |
|
|
|
|
付款方式：
交貨時間：
運輸方式：
保修期:
目 錄：
一、機床介紹 二、機床特點 三、主要零件結構圖 四、機床外觀圖片 五、機床主要技術參數 六、機床主要配件、產地 七、培訓、售后服務 八、報價單
一、機床介紹：
此系列數控車床是集我廠多年生產數控機床的經驗，在原有機型上開發的改進型優化產品，具有高剛性、耐重車削、精度高、功能全、經濟實惠等特點，特別適合用于機械、汽車摩托車配件、航空、船舶、軍工、空調壓縮機配件、水暖閥門等行業的各種粗車、精車加工；適用于各類硬質合金及有色金屬，能夠滿足通常的軸類、盤類、箱體零件的內外圓柱表面、錐面、球面、臺階、溝槽、各種螺紋和復雜曲面的連續或單件加工，其技術性能達到當代國內同類產品先進水平。
二、機床特點：
1、機床床身為樹脂砂鑄鐵精密鑄造，導軌為硬性導軌，經高溫超音頻淬火、精密研磨，使導軌具備耐磨、耐重車削、精度高、剛性好的特點，整機經振動及自然時效、退火處理、消除應力，使機床具有優良的減震性和強韌性，保證精度持久不變、各項性能長久穩定。
2、機床的床身、床頭箱、床鞍、尾座等關鍵零件均采用國際先進的加工設備進行加工，確保機床零部件及整機的精度。
3、機床的關鍵外購件如數控系統、主軸軸承、精密絲桿等選用國內、國際知名廠家產品，從而使機床具備穩定的可靠性。
4、機床采用模塊化設計，可以根據用戶的要求提供多種配置進行選擇（如：系統、電機、刀架等）；并可提供特殊的工裝夾具，以滿足用戶各種零件加工的需要。
5、機床裝夾形式提供靈活選擇，標準手動卡盤、可選配液壓卡盤，主要零部件采用潤滑泵自動潤滑，保證各部件正常運轉及使用壽命。
6、機床采用機電一體化設計，整體布局緊湊合理、操作方便宜人，維修方便。
三、主要零件結構圖：

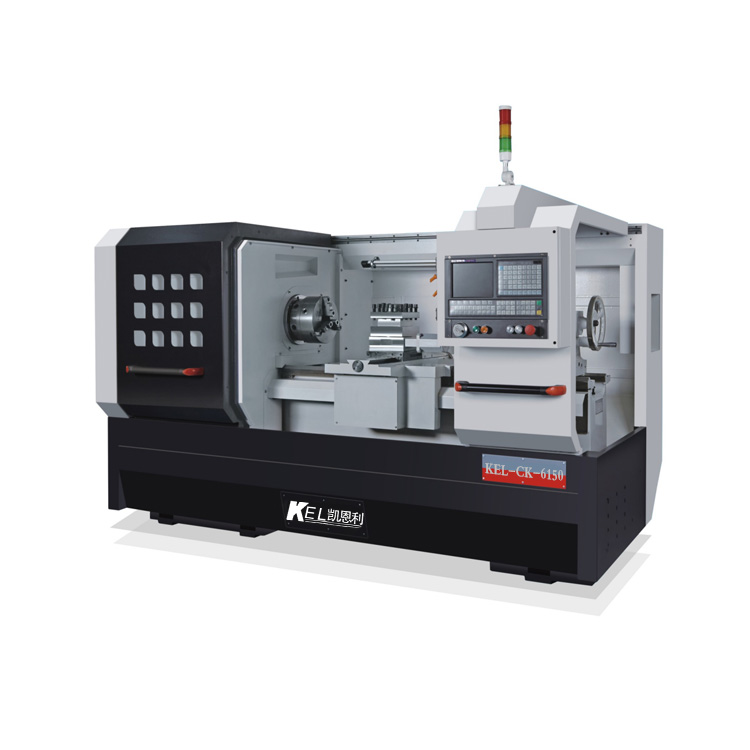

四、產品圖片：
備注：由于本公司對產品規格設計不斷進行研究改進，以上圖片僅供參考，如有更新以出廠實物為準。
五、CK-6150主要技術參數：
|
項目 |
單位 |
CK-6150 |
|
床身上最大回轉直徑 |
mm |
500 |
|
滑板上最大回轉直徑 |
mm |
280 |
|
最大加工長度 |
mm |
1000 |
|
主軸轉速范圍 |
rpm/min |
13-105/55-420/220-1600 |
|
主軸轉速級數 |
rpm |
三檔無極變速 |
|
主軸通孔直徑 |
mm |
￠82(可選￠103) |
|
主軸電機功率 |
KW |
7.5/11 |
|
卡盤直徑 |
mm |
￠250手動卡盤 |
|
導軌形式 |
type |
硬軌 |
|
X軸行程 |
mm |
300 |
|
Z軸行程 |
mm |
1000 |
|
X軸最大快移速度 |
m/min |
6 |
|
Z軸最大快移速度 |
m/min |
8 |
|
X軸重復定位精度 |
mm |
±0.005 |
|
Z軸重復定位精度 |
mm |
0.005/300 |
|
工件加工精度 |
mm |
IT6-IT7 |
|
工件粗糙度 |
um |
Ra≤1.6 |
|
刀架形式 |
type |
立式四工位電動刀架 |
|
刀桿截面積 |
mm |
25×25 |
|
尾座套筒行程 |
mm |
100 |
|
尾座套筒錐孔 |
MT |
MT5 |
|
機床重量 |
um |
2800 |
|
機床外形尺寸（L×W×H） |
kg |
2660×1600×1800 |
備注：由于本公司對產品規格設計不斷進行研究改進，以上圖片及參數僅供參考，如有更新以出廠實物為準。
六、主要配件品牌產地：
|
配件名稱 |
品牌產地 |
|
數控系統 |
廣數 |
|
主電機 |
伺服主電機 |
|
X軸電機 |
廣數 |
|
Z軸電機 |
廣數 |
|
主軸 |
神州數控 |
|
液壓卡盤 |
環球/知名品牌 |
|
立式四工位刀架 |
三和/知名品牌 |
|
X軸絲杠軸承 |
HRB/知名品牌 |
|
Z軸絲杠軸承 |
HRB/知名品牌 |
|
X軸滾珠絲杠 |
漢江/知名品牌 |
|
Z軸滾珠絲杠 |
漢江/知名品牌 |
|
手動尾座 |
神州數控 |
|
床身鑄件 |
神州自鑄 |
備注：制造廠家保留更改同等品牌的權利
七、1).培訓：
交機前后，如需培訓可提前至我司培訓(培訓內容包括：編程、調機、對刀、日常維護等)，時間為1-7天，
培訓期間住宿及交通費自費，其它均為免費。交機時我司會安排專業調機人員對機床進行安裝調試，并對操
作人員進行性能介紹，調機，對刀及日常維護培訓(被培訓人員需具備專業基礎、會看圖紙、加工工藝等)。
2)售后服務及承諾：
1、機床出現故障，得到用戶信息后，能準確判斷故障原因及處理措施的，立即給予回復；如不能立即答復的在1小時內回復，12至24小時內到達現場，給予處理，特殊情況由雙方協商確定。
2、機床自驗收合格之日起，免費保修一年(保修期內免配件及人工服務費)，保修期內如因人為因素或自然
災害不可抗力原因而造成的損壞，需要改換配件的，則酌情收取零件成本費。
3、質保期外，我方提供終身有償維修服務，只收取所更換零件成本費、人員交通車旅費。
